Трьохдіапазонний підсилювач зв язку репітер LINTRATEK AA23-GDW GSM900 1800 2100MHz, 70dBi, 23dBm, 4G LTE 3G LT

ПОВНИЙ КОМПЛЕКТ З АНТЕННИМИ Й КУТАМИ

Дуже часто користувачі стільникових телефонів стикаються з проблемою слабкого або повністю немає сигналу оператора зв'язку. Одним зі способів розв'язання цієї проблеми є встановлення в будинку або офісі тридіапазонного GSM/EDGE/WCDMA/LTE репітера, який є підсилювачем сигналу мобільного зв'язку і мобільного інтернету. Встановлення такого репітера не займає багато часу та не вимагає особливих навичок у настроюванні.

Завдяки спеціальним конструкціям антен, використовуваним у комплекті, репітер є двостороннім підсилювачем сигналу як від найближчої вишки до телефона, так і назад від телефона до скроні. Якщо необхідно дати можливість гарантовано спілкуватися для жителів 2-3-поверхового будинку або великого офісу, то можливе встановлення додаткових внутрішніх антен за допомогою сплітерів, які перекривають усі житлові приміщення в радіусі своєї дії. Використання репітера в приміщеннях зі слабким вхідним сигналом сприяє поліпшенню сигналу, зменшує ймовірність обривання сигналу під час розмов, а також провалів і переривань під час дзвінків або використання 3G/4G мобільного інтернету.

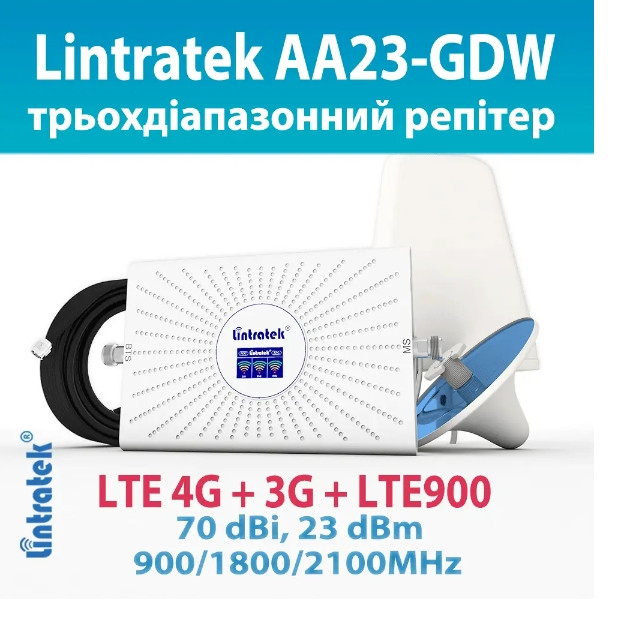

Комплект GSM/EDGE/WCDMA/LTE-репітера складається з самого репітера з блоком живлення на 12 В 2 А, трапецієподібної зовнішньої антени HALA-0809/1726-N-8/9-YD (або аналогічної) з коаксіальним кабелем завдовжки 10 метрів і внутрішньої спрямованої антени грибка HYS-800-2500-5 з коаксіальним кабелем завдовжки 5 метрів. Кабель зовнішньої та внутрішньої антени під'єднуються до репітера за допомогою коаксіальних конекторів.
На лицьовій панелі репітера є невеликий дисплей, на якому зображається інформація про статус під'єднаних антен і рівень отриманого сигналу в точці розташування зовнішньої антени. Дисплей розділений на три групи, позначені: GSM, DCS, 3G. Кожна група складається з п'яти барів, які показують рівень сигналу. Якщо сигнал, у якому або діапазоні немає — бари блимають, коли сигнал є — бари горять стабільно. Ще на дисплеї зображається статус підсилювача та живлення: підсилювач піктограми AMP, живлення силової частини піктограми DC12V і живлення логічних частин піктограми DC5V

Переваги та функціонал:

• Вбудована функція AGC: система авторегулювання посилення захищає підсилювач від перевантажень у разі різких стрибків сигналу та усуває паразитні радіопомехи.
• Під'єднання 2-3 внутрішніх антен: підходить для стабільного покриття приватного будинку, цокольного поверху або офісу середньої площі.
• Робота на трьох частотах: покращує якість дзвінків і швидкість мобільного інтернету в стандартах 900, 1800 і 2100 МГц.
• Стабільність і надійність: завдяки автоматичному контролю сигнал не «пливе», а пристрій захищений від перегрівання.

Також на лицьовій панелі репітера є чотири світлодіодні індикатори:

• Power — червоний індикатор живлення;
• GSM — зелений індикатор наявності сигналу в діапазоні частот GSM;
• DCS — зелений індикатор наявності сигналу в діапазоні частот DCS;
• W-CDMA — зелений індикатор наявності сигналу в діапазоні частот 3G/4G.

Зелені світлодіоди загоряються, коли кольорові бари на дисплеї заповнюються на 2 або більше.
Порядок встановлення репітера:
1. Необхідно встановити зовнішню антену так, щоб вона була спрямована на найближчу вишку мобільного оператора, місцем для встановлення може бути дах будинку або офісу, гілка дерева тощо. Дуже важливо, щоб зовнішня антена була на більш високому рівні відносно внутрішньої антени (довжина коаксіального кабелю, що йде в комплекті, становить 10 метрів);
2. Встановлює внутрішню антену так, щоб рептитер із встановленою на нього внутрішньою антеною, був на відстані не менш ніж 10 метрів від зовнішньої антени, що більша відстань між антенами, то краще буде якість сигналу;
3. Кабель зовнішньої антени під'єднується до вхідного роз'єму (підписане "BTS"), внутрішня антена під'єднується до вихідного роз'єму (записаний "MOBILE"), і тільки після цього можна під'єднати репітер до мережі живлення, інакше в разі неспостереження лад установлення може призвести до зламання самого репітера;
4. Репітер готовий до роботи та за кілька секунд, якщо Ви правильно все під'єднали, то сигнал від будь-якого з наявних у сфері доступу операторів зв'язку буде посилений за можливістю до максимального рівня.
Зверніть увагу:
Внутрішня та зовнішня антени бажано мають бути розділені перешкодою, яка не пропускатиме сигнал зв'язку. Важливо також розділяти горизонтальні площини антен (наприклад: зовнішня на даху, внутрішня — всередині будинку, у нижній його частині). Інакше можливий небажаний ефект відлуння, коли репітер посилюватиме свій власний сигнал.
Схема встановлення Premium підсилювача стільникового зв'язку GSM/EDGE/WCDMA/LTE:

У комплекті постачання є кріпильна фурнітура для монтажу зовнішньої та внутрішньої антен.
Можливі несправності:
Немає сигналу — пробуйте спрямувати антену в такий спосіб, щоб вона була максимально точно спрямована на найближчу вишку стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабшає — 70 дБм, збільште дистанцію між зовнішньою та внутрішньою антенами.
Попередження: репітер не може створити сигнал із нічого. Там, де немає жодного покриття в принципі, робота підсилювача сигналу не можлива. Якщо хоч якийсь слабенький сигнал (може періодичний) мобільного оператора буде, то цей пристрій перетворить його на відповідний для зв'язку сигнал.
Ця модель репітера Premium класу має покращене вироблення в SMD компонентах, низьке енергоспоживання, поліпшену захищеність від впливів зовнішнього середовища, максимальну ізоляцію від перешкод, футуристичний дизайн.

Характеристики:

кількість діапазонів: 3;
диапазоны: GSM/EDGE/WCDMA/LTE (2G/2.5G/3G/4G);
частота передавання сигналу GSM: 890 – 915 МГц;
частота приймання сигналу GSM: 935 – 960 МГц;
частота передавання сигналу DCS: 1710 — 1785 МГц;
частота приймання сигналу DCS: 1805 — 1880 МГц;
частота передавання сигналу WCDMA (3G/4G): 1920 — 1990 МГц;
частота приймання сигналу WCDMA (3G/4G): 2110 – 2180 МГц;
посилення сигналу: 65 дБ/±3 дБ;
максимальна вихідна потужність: 23 дБм/±3 дБм;
опір: 50 Ом;
радіус покриття внутрішньої антени: до 100 метрів квадратних в ідеальних умовах;
потужність: -70 дБм ~ -40 дБм;
живлення репітера: 12 В/2 А;
габарити репітера: 195 x 150 x 21 мм;
модель внутрішньої антени: HYS-800-2500-5 (або аналогічна);
посилення внутрішньої антени: 5dbi;
габарити внутрішньої антени (висота х діаметр): 140 x 160 мм;
довжина кабелю для під'єднання внутрішньої антени: 5 м;
модель зовнішньої антени: HALA-0809/1726-N-8/9-YD (або аналогічна);
посилення зовнішньої антени: 10/11 dbi;
габарити зовнішньої антени: 396 x 210 x 70 мм;
довжина кабелю для під'єднання зовнішньої антени: 10 м;
вага комплекту: 2825 г.

Комплект постачання:

• Репітер;
• Антена зовнішня;
• Антена внутрішня;
• Адаптер живлення;
• Кабель коаксіальний із конектором 5С-FB;
• Міцна фурнітура;
• Посібник користувача англійською мовою.
